Trong các hệ thống điện dân dụng, máy móc quy mô nhỏ và một số dây chuyền sản xuất, nguồn điện 1 pha 220 V được sử dụng khá phổ biến. Tuy nhiên, khi động cơ cần thay đổi tốc độ, kiểm soát mô-men hoặc khởi động và dừng linh hoạt, việc đóng ngắt nguồn điện thông thường không còn đáp ứng tốt yêu cầu vận hành.
Biến tần 1 pha là thiết bị được sử dụng trong những trường hợp này. Thiết bị cho phép biến đổi nguồn điện và điều chỉnh tần số, điện áp đầu ra để kiểm soát hoạt động của động cơ theo yêu cầu. Đặc biệt, một số dòng biến tần nhận nguồn 1 pha nhưng tạo đầu ra 3 pha, giúp điều khiển động cơ 3 pha tại những nơi không có sẵn nguồn điện 3 pha.
Vậy biến tần 1 pha có cấu tạo như thế nào, hoạt động ra sao và được sử dụng trong những ứng dụng nào? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.
1. Biến tần 1 pha là gì?
Biến tần 1 pha (Single-phase Inverter/VFD) là thiết bị điện tử công suất có nhiệm vụ biến đổi nguồn điện xoay chiều đầu vào thành nguồn điện xoay chiều với điện áp và tần số có thể điều chỉnh. Nhờ đó, thiết bị có thể kiểm soát tốc độ, mô-men và quá trình vận hành của động cơ.
Một cấu hình phổ biến là biến tần sử dụng nguồn điện 1 pha 220 V ở đầu vào và tạo nguồn 3 pha 220 V ở đầu ra để điều khiển động cơ không đồng bộ 3 pha. Cấu hình này đặc biệt hữu ích tại các khu vực chỉ có điện 1 pha nhưng máy móc lại sử dụng động cơ 3 pha.
Ngoài loại 1 pha vào – 3 pha ra, trên thị trường còn có biến tần 1 pha vào – 1 pha ra, thường được sử dụng cho một số động cơ 1 pha công suất nhỏ. Tuy nhiên, loại 1 pha vào – 3 pha ra phổ biến hơn trong các ứng dụng điều khiển động cơ công nghiệp quy mô nhỏ.
Về bản chất, biến tần không đơn thuần chỉ thay đổi điện áp mà còn kiểm soát tần số cấp cho động cơ. Khi tần số thay đổi, tốc độ quay của động cơ cũng có thể được điều chỉnh theo. Đây là cơ sở để biến tần được sử dụng trong các ứng dụng cần thay đổi tốc độ như bơm, quạt, băng tải hoặc máy móc sản xuất.
Cấu tạo cơ bản
Một biến tần 1 pha thường được cấu thành từ ba khối chức năng chính: khối chỉnh lưu, mạch DC trung gian và khối nghịch lưu.
Khối chỉnh lưu có nhiệm vụ chuyển nguồn điện xoay chiều 1 pha thành điện một chiều. Sau đó, nguồn DC đi qua mạch trung gian gồm tụ điện và có thể có cuộn cảm để lọc, ổn định điện áp trước khi đưa đến tầng nghịch lưu.
Khối nghịch lưu sử dụng các linh kiện bán dẫn công suất như IGBT hoặc MOSFET để biến đổi nguồn DC thành điện áp xoay chiều ở đầu ra. Bộ điều khiển sẽ điều chỉnh quá trình đóng cắt các linh kiện này để tạo ra điện áp và tần số theo yêu cầu.
Ngoài ba khối chính, biến tần có thể tích hợp màn hình, bàn phím, mạch điều khiển, điện trở hãm, bộ lọc, module truyền thông và các mạch bảo vệ tùy từng model.
2. Nguyên lý hoạt động của biến tần 1 pha
Nguyên lý hoạt động của biến tần 1 pha có thể hiểu qua ba giai đoạn: chỉnh lưu nguồn AC, xử lý nguồn DC và nghịch lưu thành AC đầu ra.
Đầu tiên, nguồn điện xoay chiều 1 pha được đưa vào bộ chỉnh lưu. Các diode hoặc linh kiện chỉnh lưu có nhiệm vụ biến đổi điện AC thành điện DC. Sau đó, nguồn DC được đưa đến mạch DC Bus để lọc và làm phẳng điện áp.

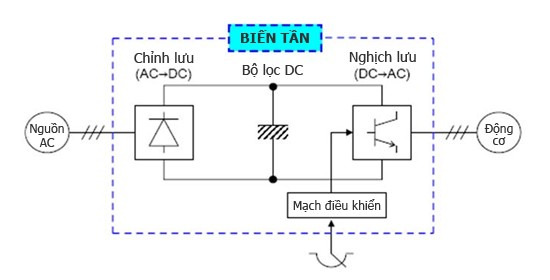

Nguyên lý hoạt động của biến tần 1 pha
Tiếp theo, năng lượng từ mạch DC trung gian được đưa đến khối nghịch lưu. Tại đây, các linh kiện bán dẫn công suất được đóng cắt theo tín hiệu điều khiển. Thông qua phương pháp điều chế độ rộng xung PWM, biến tần tạo ra điện áp xoay chiều với tần số và điện áp có thể điều chỉnh.
Việc thay đổi tần số là yếu tố quan trọng để kiểm soát tốc độ động cơ. Khi tần số cấp cho động cơ giảm, tốc độ quay có xu hướng giảm; khi tần số tăng trong phạm vi cho phép, tốc độ có thể tăng theo.
Tùy yêu cầu ứng dụng, biến tần có thể sử dụng nhiều phương pháp điều khiển khác nhau. Phương pháp V/f có cấu trúc tương đối đơn giản và phù hợp với những ứng dụng không yêu cầu điều khiển mô-men quá chính xác. Với những hệ thống cần khả năng đáp ứng nhanh và kiểm soát mô-men tốt hơn, một số dòng biến tần có thể sử dụng điều khiển vector.
Trong quá trình vận hành, người dùng có thể thiết lập tốc độ, thời gian tăng tốc, thời gian giảm tốc và các thông số liên quan thông qua bàn phím hoặc tín hiệu điều khiển bên ngoài, tùy cấu hình của thiết bị.
Một điểm đáng chú ý là biến tần 1 pha không đồng nghĩa với việc đầu ra luôn là 1 pha. Trước khi lựa chọn, cần kiểm tra rõ thông số đầu vào và đầu ra của từng model để đảm bảo tương thích với động cơ.
3. Ưu và nhược điểm của biến tần 1 pha
Một trong những ưu điểm đáng chú ý của biến tần 1 pha là khả năng sử dụng nguồn điện 1 pha để điều khiển một số động cơ 3 pha. Điều này đặc biệt hữu ích tại những nơi không có hệ thống điện 3 pha nhưng vẫn cần sử dụng động cơ 3 pha cho máy móc.
Thiết bị cũng cho phép điều chỉnh tốc độ động cơ linh hoạt. Thay vì động cơ chỉ hoạt động ở một tốc độ cố định, người dùng có thể thay đổi tần số đầu ra theo yêu cầu của máy.
Bên cạnh đó, biến tần hỗ trợ quá trình khởi động và dừng động cơ có kiểm soát. Thời gian tăng tốc và giảm tốc có thể được cài đặt phù hợp, giúp hạn chế sự thay đổi đột ngột về tốc độ và giảm tác động lên cơ cấu truyền động.
Một lợi ích khác là biến tần có thể tích hợp nhiều chức năng bảo vệ và giám sát. Tùy model, thiết bị có thể hỗ trợ bảo vệ quá dòng, quá tải, quá nhiệt, ngắn mạch hoặc các trạng thái lỗi khác. Điều này giúp người dùng dễ dàng theo dõi tình trạng hoạt động của hệ thống.
Với một số ứng dụng như quạt và bơm, việc điều chỉnh tốc độ theo nhu cầu thực tế còn có thể giúp tối ưu mức tiêu thụ năng lượng. Tuy nhiên, hiệu quả tiết kiệm điện phụ thuộc vào loại tải, chế độ vận hành và cách cài đặt biến tần.
Bên cạnh những ưu điểm trên, thiết bị cũng có một số hạn chế. Trước hết là công suất ứng dụng thường bị giới hạn hơn so với các hệ thống biến tần 3 pha công suất lớn. Các nguồn tham khảo kỹ thuật cũng cho thấy biến tần 1 pha thường phù hợp với động cơ và hệ thống quy mô nhỏ hơn, trong khi các ứng dụng tải lớn thường sử dụng cấu hình 3 pha.
Một hạn chế khác nằm ở việc lựa chọn và cài đặt thiết bị đòi hỏi kiến thức kỹ thuật. Nếu thông số động cơ, tải hoặc nguồn điện không phù hợp, hệ thống có thể hoạt động kém ổn định hoặc phát sinh lỗi.
4. Ứng dụng biến tần 1 pha trong thực tế
Nhờ khả năng điều chỉnh tốc độ và sử dụng được trong những hệ thống chỉ có nguồn điện 1 pha, biến tần 1 pha được ứng dụng trong nhiều thiết bị và máy móc quy mô nhỏ.
Một ứng dụng phổ biến là hệ thống bơm nước. Biến tần có thể điều chỉnh tốc độ động cơ bơm để đáp ứng nhu cầu lưu lượng hoặc áp suất. Với hệ thống có yêu cầu điều khiển áp suất, biến tần có thể kết hợp với cảm biến và chức năng PID nếu model hỗ trợ.
Quạt và hệ thống thông gió cũng là nhóm ứng dụng phù hợp. Tốc độ quạt có thể được điều chỉnh theo nhu cầu lưu thông không khí, nhiệt độ hoặc điều kiện vận hành thay vì phải chạy ở tốc độ cố định.

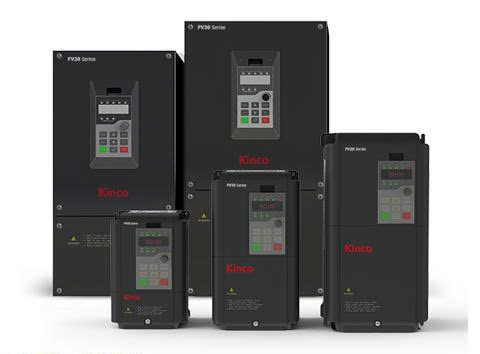

Ứng dụng biến tần 1 pha trong thực tế
Đối với máy móc sản xuất quy mô nhỏ, biến tần có thể được sử dụng trong máy cắt, máy ép, máy trộn hoặc một số thiết bị cần thay đổi tốc độ động cơ. Việc điều chỉnh tốc độ giúp máy thích ứng với từng loại sản phẩm hoặc yêu cầu gia công.
Trong nông nghiệp, thiết bị có thể được sử dụng cho máy bơm tưới, hệ thống cấp nước, máy trộn và một số thiết bị phục vụ quá trình sản xuất. Việc kiểm soát tốc độ động cơ giúp người dùng điều chỉnh thiết bị theo nhu cầu thực tế. Các nguồn kỹ thuật cũng liệt kê bơm tăng áp, quạt, máy ép, máy cắt, máy tiện nhỏ và thiết bị nông nghiệp trong nhóm ứng dụng của biến tần 1 pha.
Ngoài ra, biến tần 1 pha còn phù hợp với các xưởng sản xuất, cửa hàng hoặc cơ sở kinh doanh có sẵn nguồn điện 1 pha nhưng cần vận hành máy sử dụng động cơ 3 pha công suất phù hợp.
Tuy nhiên, không nên mặc định rằng mọi động cơ đều có thể kết nối với mọi biến tần. Cần kiểm tra loại động cơ, điện áp, dòng điện, công suất và sơ đồ đấu dây trước khi lựa chọn.
5. Lưu ý kỹ thuật khi dùng biến tần 1 pha
Khi sử dụng biến tần 1 pha, cần kiểm tra nguồn điện và thông số động cơ trước khi lắp đặt. Điện áp đầu vào phải phù hợp với nguồn điện thực tế; đồng thời công suất, dòng điện, điện áp, tần số và tốc độ động cơ phải nằm trong phạm vi hỗ trợ của biến tần. Với loại 1 pha vào – 3 pha ra, cần kiểm tra điện áp và cách đấu dây của động cơ 3 pha để đảm bảo tương thích. Ngoài ra, nên lựa chọn biến tần dựa trên cả đặc tính tải, đặc biệt với những máy có mô-men khởi động lớn.
Trong quá trình cài đặt, cần nhập chính xác thông số trên nhãn động cơ và thiết lập thời gian tăng tốc, giảm tốc phù hợp với đặc tính máy. Biến tần nên được lắp tại nơi thông thoáng, tránh nhiệt độ cao, hơi ẩm và bụi, đồng thời đảm bảo khoảng cách tản nhiệt theo hướng dẫn của nhà sản xuất.
Trong quá trình vận hành, cần theo dõi nhiệt độ, tình trạng thông gió, các kết nối điện và mã lỗi của thiết bị. Khi biến tần 1 pha phát sinh cảnh báo, nên kiểm tra nguyên nhân trước khi khởi động lại để tránh ảnh hưởng đến động cơ và toàn bộ hệ thống.
Kết luận
Biến tần 1 pha là thiết bị hữu ích cho những hệ thống cần điều khiển tốc độ động cơ nhưng chỉ có nguồn điện 1 pha. Một cấu hình phổ biến là đầu vào 1 pha và đầu ra 3 pha, cho phép điều khiển một số động cơ 3 pha công suất phù hợp mà không cần nguồn điện 3 pha riêng.
Thiết bị có khả năng điều chỉnh tần số, điện áp, tốc độ và hỗ trợ quá trình khởi động, dừng động cơ. Nhờ đó, biến tần được sử dụng trong nhiều ứng dụng như bơm nước, quạt, băng tải, máy móc sản xuất nhỏ và thiết bị nông nghiệp.
Để hệ thống hoạt động ổn định, người dùng cần lựa chọn đúng loại biến tần dựa trên nguồn điện, loại động cơ, công suất, dòng điện và đặc tính tải. Đồng thời, việc đấu nối, cài đặt và vận hành cần tuân thủ tài liệu kỹ thuật của nhà sản xuất.
Khi được lựa chọn và sử dụng đúng cách, biến tần 1 pha có thể giúp kiểm soát động cơ linh hoạt hơn, hỗ trợ tối ưu quá trình vận hành và đáp ứng tốt nhu cầu tự động hóa ở quy mô nhỏ.
