Biến tần Kinco – tổng hợp đầy đủ các dòng biến tần tiêu biểu, hướng dẫn cài đặt chi tiết, bảng mã lỗi, kinh nghiệm xử lý sự cố và lời khuyên kỹ sư giúp lựa chọn biến tần phù hợp – ổn định – tối ưu chi phí vận hành.
Giới thiệu về Biến Tần Kinco
Biến tần Kinco là giải pháp điều khiển động cơ hiệu quả, được ứng dụng rộng rãi trong các ngành công nghiệp như dệt may, thực phẩm, đóng gói, máy công cụ, quạt, bơm nước. Với thiết kế bền bỉ, khả năng chịu tải tốt và chi phí hợp lý, Kinco là lựa chọn phổ biến cho doanh nghiệp muốn tối ưu hóa vận hành.
Các Dòng Biến Tần Kinco Tiêu Biểu
| Dòng sản phẩm | Công suất | Đặc điểm nổi bật | Ứng dụng |
|---|---|---|---|
| CV100 | 0.2kW – 2.2kW | Kích thước nhỏ gọn, điều khiển V/F & SVC, tích hợp chức năng chống ngắt (anti-tripping), Thiết kế EMC tối ưu giúp giảm nhiễu | Máy nhỏ, tiết kiệm không gian |
| CV20 | 0.2kW – 2.2kW | Siêu nhỏ gọn, hỗ trợ DIN rail, điều khiển V/F, tích hợp PLC giản đơn, hỗ trợ giao tiếp Modbus/CAN, hiệu suất ≥90% | Máy đóng gói, băng tải nhỏ |
| FV100 | 0.75kW – 110kW | Mô-men khởi động cao (150% ở 0.5Hz), hỗ trợ điều khiển V/F và Vector vòng hở (SVC) hoặc vòng kín (FVC với card PG) | Máy ép, máy nâng hạ |
| KC200 | 0.4kW – 560kW | Hỗ trợ động cơ không đồng bộ & đồng bộ nam châm, hỗ trợ V/F, SVC và FVC. Tích hợp bàn phím LED/LCD có thể tháo rời, hỗ trợ sao chép thông số. | Dệt may, thực phẩm, dây chuyền tự động hóa |
| KC100 | 0.4kW – 5.5kW | Kích thước nhỏ gọn, điều khiển V/F & SVC, tích hợp PID, tích hợp bảo vệ chống quá dòng, quá áp, sụt áp, quá nhiệt và mất pha | Máy đóng gói, băng tải nhỏ, thiết bị tự động hóa mini |
| KC270 | 0.4 kW đến 560 kW | Hỗ trợ điều khiển vòng hở và vòng kín. Các tính năng nổi bật bao gồm bộ hãm phanh tích hợp cho model dưới 132 kW, giao thức CANopen tiêu chuẩn và chứng nhận CE, tối ưu cho việc điều khiển động cơ đồng bộ và không đồng bộ | Thiết kế cho các ứng dụng nâng hạ và cẩu trục |
Hướng dẫn cài đặt biến tần Kinco
1. An toàn
- Chỉ thực hiện đấu nối khi nguồn điện AC đã được ngắt và chờ ít nhất 5–10 phút để tụ điện xả hết điện (đèn báo sạc tắt hẳn).
- Kiểm tra điện áp giữa các cực mạch động lực (+) và (–) phải dưới 36VDC trước khi thao tác.
- Dây tiếp địa phải sử dụng cáp đồng có tiết diện lớn hơn 3.5mm² và điện trở nối đất nhỏ hơn 10Ω.
- Không được phép nối nguồn điện AC vào các cực đầu ra U, V, W của biến tần.
2. Đấu nối

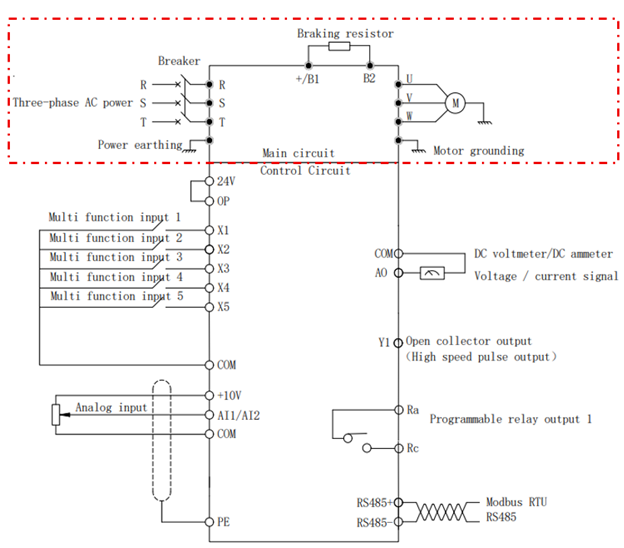

A: Mạch động lực
- Nguồn vào: Kết nối nguồn điện 3 pha (R, S, T) hoặc 1 pha (L, N) vào các cực tương ứng R, S, T (hoặc L1, L2).
- Đầu ra động cơ: Kết nối động cơ vào các cực U, V, W.
- Điện trở xả: Kết nối vào cực PB và (+) hoặc B1 và B2 (tùy model, không được nối tắt các cực này).
- Tiếp địa: Kết nối cực PE xuống đất.

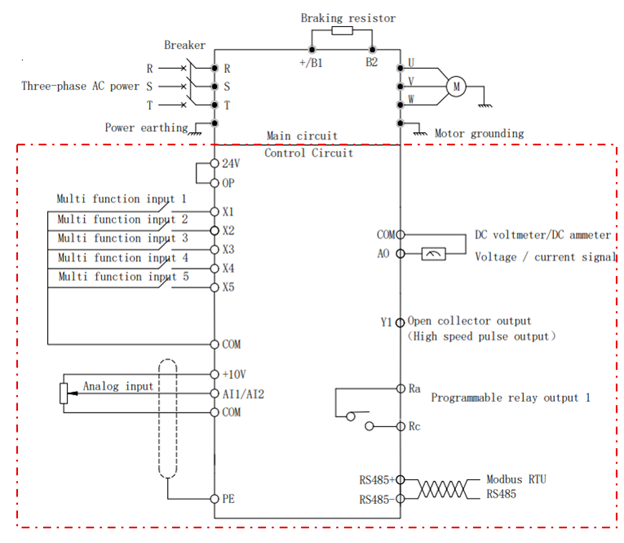

B: Mạch điều khiển
- Đầu vào số (DI): X1–Xn (hoặc DI1–DIn) kết nối với COM để kích hoạt tín hiệu (Start/Stop/Jog…).
- Đầu vào tương tự (AI): AI1/AI2 kết nối với GND để nhận tín hiệu 0–10V hoặc 4–20mA (chỉnh jumper để chọn loại tín hiệu).
- Đầu ra: Relay (TA/TB/TC) hoặc Transistor (Y/DO) để báo trạng thái lỗi hoặc trạng thái chạy.
3. Cài đặt các thông số cơ bản của động cơ
Trước khi cài đặt, cần nhập chính xác thông số theo nhãn động cơ để đảm bảo biến tần làm việc ổn định.
| Tên thông số | Mã cài đặt FV100/CV100 | Mã cài đặt KC200 | Mô tả |
| Công suất định mức | b0.00 | F03.02 | Nhập công suất ghi trên nhãn động cơ (kW) |
| Điện áp định mức | b0.01 | F03.03 | Nhập điện áp hoạt động của động cơ (V) |
| Dòng điện định mức | b0.02 | F03.04 | Nhập dòng điện định mức trên nhãn (A) |
| Tần số định mức | b0.03 | F03.05 | Nhập tần số định mức (Hz) |
| Tốc độ định mức | b0.05 | F03.06 | Nhập tốc độ vòng quay (RPM) |
| Tự động dò thông số | b0.11 | F03.09 | Chọn 1 (Tĩnh) hoặc 2 (Quay) |
4. Bảng thông số vận hành
Bảng dưới đây giúp kỹ thuật viên nhanh chóng cấu hình chế độ chạy cơ bản của biến tần.
| Chức năng | Mã FV100/CV100 | Mã KC200 |
Mô tả |
| Lệnh chạy | A0.04 | F01.03 | 0: Bàn phím, 1: Terminal, 2: Truyền thông |
| Lệnh tần số | A0.02 | F01.04 | 0: Bàn phím, 1: AI1, 4/5: Truyền thông |
| Thời gian tăng tốc | A0.06 | F01.23 | Thời gian tăng tốc (giây) |
| Thời gian giảm tốc | A0.07 | F01.24 | Thời gian giảm tốc (giây) |
| Tần số tối đa | A0.08 | F01.11 | Giới hạn tần số cao nhất |
| Chế độ điều khiển | A0.01 | F01.02 | 0: V/F, 1: SVC |
5. Một số lỗi thường gặp
- Biến tần không hiển thị:
Nguyên nhân: Điện áp đầu vào thấp; cầu chỉnh lưu hỏng.
Khắc phục: Kiểm tra nguồn R, S, T; kiểm tra điện áp DC bus.
- Động cơ không chạy khi có lệnh:
Nguyên nhân: Đấu sai U, V, W; cài sai nguồn lệnh chạy.
Khắc phục: Kiểm tra đấu nối; reset và cài đặt lại.
- Báo lỗi quá dòng khi tăng tốc:
Nguyên nhân: Thời gian tăng tốc ngắn; động cơ kẹt.
Khắc phục: Tăng thời gian tăng tốc; kiểm tra động cơ.
- Báo lỗi quá áp khi giảm tốc:
Nguyên nhân: Quán tính tải lớn; giảm tốc quá nhanh.
Khắc phục: Tăng thời gian giảm tốc; lắp điện trở xả.
Mã lỗi thường gặp và cách khắc phục
Bảng mã lỗi dưới đây giúp xác định nhanh nguyên nhân và phương án xử lý.
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
| E001 | Quá dòng khi tăng tốc | – Thời gian tăng tốc quá ngắn- Ngắn mạch đầu ra- Thông số động cơ sai | – Tăng thời gian tăng tốc- Kiểm tra dây nối động cơ- Dò lại thông số (Auto-tune) |
| E002 | Quá dòng khi giảm tốc | – Thời gian giảm tốc quá ngắn- Tải có quán tính lớn | – Tăng thời gian giảm tốc- Lắp điện trở xả |
| E003 | Quá dòng khi chạy tốc độ hằng số | – Tải thay đổi đột ngột- Điện áp lưới thấp | – Kiểm tra tải- Kiểm tra điện áp nguồn vào |
| E004 | Quá áp khi tăng tốc | – Điện áp nguồn vào cao bất thường- Thời gian tăng tốc quá ngắn | – Kiểm tra nguồn điện- Tăng thời gian tăng tốc |
| E005 | Quá áp khi giảm tốc | – Thời gian giảm tốc quá ngắn- Năng lượng hồi tiếp từ tải lớn | – Tăng thời gian giảm tốc- Lắp bộ hãm hoặc điện trở xả |
| E006 | Quá áp khi chạy tốc độ hằng số | – Điện áp nguồn cao- Tải thay đổi đột ngột | – Kiểm tra nguồn- Lắp cuộn kháng đầu vào |
| E007 | Lỗi điện áp nguồn điều khiển | – Điện áp cấp cho mạch điều khiển bất thường | – Kiểm tra nguồn cấp- Liên hệ nhà cung cấp |
| E008 | Mất pha đầu vào | – Mất một trong các pha R, S, T | – Kiểm tra cầu chì- Kiểm tra aptomat và dây dẫn |
| E009 | Mất pha đầu ra | – Mất kết nối U, V, W tới động cơ | – Kiểm tra dây cáp ra động cơ- Kiểm tra cuộn dây động cơ |
| E010 | Bảo vệ IGBT / Ngắn mạch đất | – Ngắn mạch giữa các pha đầu ra- Chạm đất | – Kiểm tra dây đấu nối- Kiểm tra cách điện động cơ- Liên hệ dịch vụ nếu hỏng IGBT |
| E011 | Quá nhiệt tản nhiệt IGBT | – Nhiệt độ môi trường cao- Quạt hỏng- Khe gió bị tắc | – Vệ sinh khe gió- Thay quạt- Giảm nhiệt độ môi trường |
| E012 | Quá nhiệt bộ chỉnh lưu | – Quạt hỏng- Tắc nghẽn thông gió | – Vệ sinh hệ thống làm mát- Kiểm tra quạt làm mát |
| E013 | Quá tải biến tần | – Tải quá nặng- Chọn công suất biến tần nhỏ | – Giảm tải- Chọn biến tần công suất lớn hơn |
| E014 | Quá tải động cơ | – Chạy tốc độ thấp tải nặng lâu ngày- Cài đặt bảo vệ sai | – Kiểm tra tải- Dùng động cơ phù hợp- Chỉnh lại thông số bảo vệ |
| E015 | Lỗi thiết bị ngoại vi | – Tín hiệu lỗi từ thiết bị bên ngoài | – Kiểm tra thiết bị ngoại vi- Kiểm tra chân DI báo lỗi |
| E016 | Lỗi EEPROM | – Lỗi đọc/ghi bộ nhớ | – Nhấn STOP/RESET- Liên hệ nhà cung cấp nếu lặp lại |
| E017 | Lỗi truyền thông | – Hết thời gian chờ truyền thông | – Kiểm tra dây RS485- Kiểm tra Baud rate & Address |
| E018 | Contactor chưa đóng | – Contactor mạch chính hỏng- Điện áp nguồn thấp | – Kiểm tra điện áp nguồn- Thay contactor hoặc điện trở sạc |
| E019 | Lỗi mạch phát hiện dòng | – Cảm biến Hall lỗi- Mạch khuếch đại lỗi | – Liên hệ nhà cung cấp sửa chữa |
| E024 | Lỗi Auto-tuning | – Thông số động cơ sai- Quá thời gian dò | – Nhập đúng thông số nhãn động cơ- Kiểm tra dây nối |
| E026 | Mất tải (Load loss) | – Tải bị ngắt đột ngột- Tải thấp hơn mức cài đặt | – Kiểm tra dây đai- Kiểm tra khớp nối cơ khí |
| E040 | Lỗi Encoder | – Encoder hỏng- Đứt dây encoder | – Kiểm tra dây nối encoder- Kiểm tra thông số nhóm F04 |
| E060 | Lỗi động cơ đồng bộ | – Nhận diện sức phản điện động sai | – Cài đặt lại thông số động cơ- Thực hiện dò lại động cơ |
Quy trình xử lý khi biến tần gặp lỗi:
- Ghi nhận: Quan sát mã lỗi hiển thị trên màn hình LED.
- Tra cứu: Đối chiếu bảng mã lỗi.
- Kiểm tra: Ngắt nguồn và kiểm tra tải, dây dẫn, nhiệt độ.
- Khắc phục: Siết ốc, vệ sinh, giảm tải hoặc chỉnh thông số.
- Reset: Nhấn STOP/RST hoặc kích hoạt chân Reset.
- Thử nghiệm: Chạy thử ở tốc độ thấp trước khi vận hành chính thức.
Các dòng biến tần Kinco nổi bật với ưu điểm về hiệu suất, độ bền, khả năng điều khiển linh hoạt và chi phí hợp lý, phù hợp cho nhiều ứng dụng công nghiệp từ dệt may, thực phẩm đến máy công cụ và hệ thống tự động hóa.
