Trong các hệ thống cơ khí, động cơ và dây chuyền tự động hóa, momen xoắn là thông số quan trọng để đánh giá khả năng truyền lực và tình trạng hoạt động của thiết bị. Việc đo chính xác đại lượng này giúp doanh nghiệp kiểm soát chất lượng, kiểm tra hiệu suất và phát hiện những bất thường trong quá trình vận hành.
Cảm biến đo momen xoắn được sử dụng để chuyển đổi lực xoắn tác động lên một trục hoặc cơ cấu thành tín hiệu điện, từ đó đưa dữ liệu đến thiết bị hiển thị, bộ điều khiển hoặc hệ thống thu thập dữ liệu. Thiết bị được ứng dụng trong nhiều lĩnh vực như sản xuất công nghiệp, ô tô, máy móc và nghiên cứu kỹ thuật.
Vậy cảm biến momen xoắn hoạt động như thế nào? Có những loại nào và đâu là tiêu chí quan trọng khi lựa chọn? Hãy cùng tìm hiểu chi tiết dưới đây.
1. Cảm biến đo momen xoắn là gì?
Cảm biến đo momen xoắn (Torque Sensor) là thiết bị có khả năng chuyển đổi tác động cơ học dưới dạng lực xoắn thành tín hiệu điện tương ứng. Momen xoắn xuất hiện khi một lực tác động khiến vật thể có xu hướng quay quanh một trục. Giá trị này có thể tác động theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.
Trong thực tế, cảm biến có thể được đặt trên trục truyền động, cơ cấu máy hoặc hệ thống kiểm thử để xác định momen đang tác động. Dữ liệu đo được sau đó có thể được truyền đến bộ điều khiển hoặc thiết bị thu thập dữ liệu để giám sát và phân tích.
Một phương pháp phổ biến là sử dụng strain gauge. Khi momen tác động lên phần tử đàn hồi, trục hoặc cấu trúc đo sẽ xuất hiện biến dạng. Strain gauge nhận biết sự thay đổi này và chuyển thành tín hiệu điện tương ứng với momen xoắn. Với cảm biến dùng trên trục tròn, các strain gauge thường được bố trí theo hướng phù hợp với ứng suất cắt do lực xoắn tạo ra.
Ưu điểm của cảm biến đo momen xoắn
Việc sử dụng cảm biến đo momen xoắn giúp quá trình kiểm tra và giám sát trở nên chính xác, liên tục hơn. Thiết bị có thể được tích hợp trực tiếp vào quy trình sản xuất hoặc hệ thống thử nghiệm, qua đó hỗ trợ phát hiện sai lệch ngay trong quá trình vận hành.
Một số ưu điểm đáng chú ý gồm:
- Theo dõi momen chính xác: Cung cấp dữ liệu về lực xoắn để đánh giá hoạt động của máy móc và cơ cấu truyền động.
- Hỗ trợ kiểm soát chất lượng: Phát hiện những sai lệch về lực xoắn trong quá trình lắp ráp hoặc kiểm tra sản phẩm.
- Giám sát quá trình vận hành: Dữ liệu momen có thể được sử dụng để theo dõi tình trạng thiết bị theo thời gian thực.
- Tối ưu quy trình: Thông tin thu thập được giúp kỹ thuật viên phân tích và điều chỉnh hệ thống phù hợp.
- Ứng dụng linh hoạt: Có nhiều loại cảm biến với dải đo, kiểu lắp đặt và phương thức truyền tín hiệu khác nhau, phù hợp với từng yêu cầu cụ thể.
Công thức tính momen xoắn
Trong trường hợp tính momen xoắn của động cơ dựa trên công suất và tốc độ quay, có thể sử dụng công thức:
T = P*9.55/n
Trong đó:
- T: Momen xoắn, đơn vị N·m.
- P: Công suất động cơ, đơn vị kW.
- n: Tốc độ quay, đơn vị vòng/phút.
Công thức này phù hợp để ước tính momen từ công suất và tốc độ của động cơ. Trong thực tế, giá trị đo được có thể chịu ảnh hưởng bởi hiệu suất, tải và điều kiện vận hành.
Tìm hiểu thêm về Hộp giảm tốc tại đây!
2. Phân loại cảm biến momen xoắn
Dựa trên cách thức hoạt động và đối tượng đo, cảm biến momen xoắn được chia thành hai loại chính gồm cảm biến momen xoắn phản ứng (Reaction Torque Sensor) và cảm biến momen xoắn quay (Rotary Torque Sensor). Mỗi loại được sử dụng cho những yêu cầu đo khác nhau.
Cảm biến momen xoắn phản ứng (Reaction Torque Sensor)
Cảm biến momen xoắn phản ứng hay còn gọi là cảm biến momen xoắn tĩnh, được sử dụng để đo momen trong những trường hợp đối tượng đo không quay hoặc chuyển động quay bị giới hạn. Loại cảm biến này thường được lắp cố định vào hệ thống để ghi nhận lực xoắn tác động lên cảm biến.

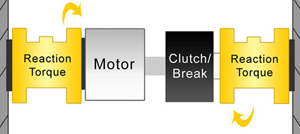

Cảm biến momen xoắn phản ứng
Reaction Torque Sensor được ứng dụng trong các phép đo như kiểm tra cấu trúc trong cơ khí, xác định momen ma sát, đo momen xoắn tác động vào các phần tử điều khiển xe, thu nhận momen gãy trên mũ vít. Với thiết kế phù hợp cho phép đo tĩnh, loại cảm biến này có thể đáp ứng các yêu cầu kiểm tra momen trong nhiều hệ thống khác nhau.
Cảm biến momen xoắn quay (Rotary Torque Sensor)
Cảm biến momen xoắn quay được sử dụng để đo momen trên các bộ phận hoặc trục đang quay. Khác với cảm biến momen xoắn phản ứng, loại cảm biến này được thiết kế để thực hiện phép đo trong quá trình trục vận hành.
Rotary Torque Sensor thường được sử dụng trong các hệ thống cần đo momen khi động cơ hoặc cơ cấu truyền động hoạt động. Tùy từng thiết kế, cảm biến có thể được sử dụng trong các ứng dụng kiểm tra động cơ, hệ thống truyền động và các thiết bị cần đo momen xoắn khi quay.

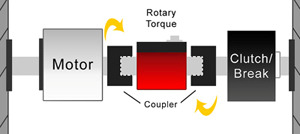

Cảm biến momen xoắn quay
Như vậy, điểm khác biệt cơ bản giữa hai loại nằm ở trạng thái của đối tượng cần đo. Cảm biến momen xoắn phản ứng phù hợp với phép đo tĩnh, trong khi cảm biến momen xoắn quay được sử dụng khi cần đo momen trên trục đang quay.
3. Cách chọn cảm biến đo momen xoắn phù hợp
Việc lựa chọn cảm biến đo momen xoắn cần dựa trên điều kiện thực tế của hệ thống thay vì chỉ xem xét một thông số riêng lẻ. Một cảm biến có dải đo lớn chưa chắc phù hợp nếu tốc độ quay, không gian lắp đặt hoặc môi trường làm việc không tương thích.
Trước tiên, cần xác định loại phép đo. Đây là tiêu chí quan trọng nhất để lựa chọn giữa Cảm biến momen xoắn phản ứng (Reaction torque sensor) và Cảm biến momen xoắn quay (Rotary torque sensor). Nếu đối tượng cần đo không quay, có thể sử dụng cảm biến phản ứng. Với trục quay, cảm biến Rotary sẽ phù hợp hơn.
Tiếp theo là dải momen cần đo. Cần xác định momen nhỏ nhất, giá trị làm việc thông thường và mức momen cực đại của ứng dụng. Nên lựa chọn cảm biến có phạm vi đo đáp ứng được tải thực tế nhưng không quá dư thừa, bởi dải đo phù hợp giúp tận dụng tốt độ phân giải và độ chính xác của thiết bị.
Tốc độ quay cũng cần được kiểm tra đối với cảm biến Rotary. Nếu trục hoạt động ở tốc độ cao, cảm biến phải có giới hạn RPM phù hợp. Ngoài ra, cần xem xét gia tốc, dao động và các điều kiện động học có thể ảnh hưởng đến phép đo.
Một yếu tố khác là độ chính xác và độ phân giải. Với các ứng dụng kiểm tra chất lượng hoặc nghiên cứu, yêu cầu về độ chính xác thường cao hơn so với các hệ thống giám sát thông thường. Do đó, cần xem xét cấp chính xác, độ tuyến tính, độ lặp lại và các thông số liên quan theo tài liệu kỹ thuật của từng model.
Tín hiệu đầu ra cũng cần tương thích với thiết bị tiếp nhận dữ liệu. Tùy sản phẩm, cảm biến có thể cung cấp tín hiệu analog hoặc giao tiếp số. Việc lựa chọn cần dựa trên bộ khuếch đại, PLC, DAQ hoặc hệ thống điều khiển đang sử dụng.
Không gian lắp đặt là một tiêu chí không nên bỏ qua. Cần kiểm tra kích thước cảm biến, kiểu kết nối cơ khí, đường kính trục, phương án gá lắp và khoảng không xung quanh thiết bị. Đối với hệ thống quay, việc căn chỉnh đồng tâm và giảm tác động của tải phụ cũng rất quan trọng để hạn chế sai số đo.
Cuối cùng là điều kiện môi trường. Nhiệt độ, độ ẩm, bụi, rung động và các yếu tố bên ngoài có thể ảnh hưởng đến độ ổn định của phép đo. Vì vậy, cần lựa chọn cảm biến có cấp bảo vệ và phạm vi môi trường phù hợp với nơi lắp đặt.
Một cảm biến phù hợp không chỉ đáp ứng được dải momen mà còn phải đồng thời tương thích với tốc độ, phương thức lắp đặt, tín hiệu đầu ra và điều kiện vận hành. Đây cũng là những tiêu chí được các tài liệu chuyên ngành nhấn mạnh khi lựa chọn cảm biến momen xoắn.
Kết luận
Cảm biến đo momen xoắn là thiết bị quan trọng trong các hệ thống cần kiểm tra, giám sát và phân tích lực xoắn. Bằng cách chuyển đổi tác động cơ học thành tín hiệu điện, cảm biến cung cấp dữ liệu cần thiết để đánh giá hoạt động của động cơ, trục truyền động và các cơ cấu máy.
Hiện nay, hai nhóm phổ biến gồm Cảm biến momen xoắn phản ứng (Reaction torque sensor) dùng cho phép đo momen tĩnh hoặc chuyển động giới hạn và Cảm biến momen xoắn quay (Rotary torque sensor) dùng để đo momen trên trục quay. Mỗi loại có đặc điểm và phạm vi ứng dụng riêng.
Khi lựa chọn, doanh nghiệp nên xem xét đồng thời loại phép đo, dải momen, tốc độ quay, độ chính xác, tín hiệu đầu ra, không gian lắp đặt và điều kiện môi trường. Xác định đúng yêu cầu ngay từ đầu sẽ giúp lựa chọn cảm biến đo momen xoắn phù hợp, đảm bảo độ tin cậy của dữ liệu và hiệu quả cho toàn bộ hệ thống đo lường.
