Trong sản xuất và tự động hóa công nghiệp, số lượng máy móc và thiết bị ngày càng nhiều khiến việc theo dõi thủ công trở nên khó khăn. Doanh nghiệp cần một hệ thống có thể tập trung dữ liệu, hiển thị trạng thái thiết bị, phát hiện bất thường và hỗ trợ người vận hành kiểm soát quy trình.
Đây chính là vai trò của phần mềm SCADA. SCADA được sử dụng để giám sát, thu thập dữ liệu và hỗ trợ điều khiển các hệ thống công nghiệp từ một giao diện tập trung. Dữ liệu từ cảm biến, PLC, RTU và các thiết bị hiện trường được truyền về trung tâm, sau đó xử lý và hiển thị để người vận hành theo dõi.
Hiện nay, SCADA được ứng dụng trong nhiều lĩnh vực như sản xuất, điện, nước, dầu khí, năng lượng, giao thông và cơ sở hạ tầng. Vậy phần mềm SCADA hoạt động như thế nào và mô hình SCADA cơ bản gồm những thành phần nào?
1. Phần mềm SCADA là gì?
SCADA là viết tắt của Supervisory Control And Data Acquisition, có thể hiểu là hệ thống điều khiển giám sát và thu thập dữ liệu.
Phần mềm SCADA là nền tảng được sử dụng để tiếp nhận dữ liệu từ các thiết bị trong hệ thống, xử lý thông tin, hiển thị trạng thái vận hành và hỗ trợ người dùng thực hiện các thao tác điều khiển phù hợp.
Thay vì phải đến từng vị trí để kiểm tra máy móc, người vận hành có thể quan sát nhiều thiết bị trên cùng một giao diện. Các thông tin như nhiệt độ, áp suất, lưu lượng, trạng thái động cơ, van hoặc thiết bị đóng cắt có thể được hiển thị và cập nhật theo thời gian thực.

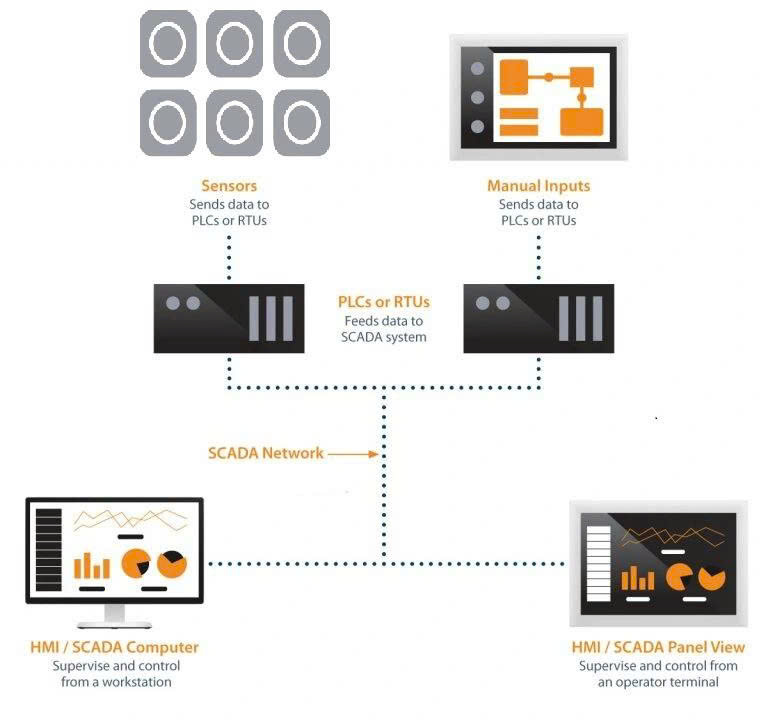

Phần mềm SCADA là gì
Một số chức năng phổ biến của phần mềm SCADA gồm:
- Thu thập dữ liệu từ thiết bị hiện trường.
- Hiển thị thông số và trạng thái vận hành.
- Giám sát quy trình theo thời gian thực.
- Ghi nhận sự kiện và dữ liệu lịch sử.
- Hỗ trợ điều khiển thiết bị từ xa.
Trong một hệ thống thực tế, phần mềm SCADA thường nhận dữ liệu từ PLC hoặc RTU. Sau khi xử lý, dữ liệu được đưa lên giao diện HMI để người vận hành theo dõi. Khi cần điều khiển, lệnh có thể được gửi từ giao diện xuống PLC/RTU và tiếp tục truyền tới thiết bị hiện trường.
SCADA hoạt động theo nguyên lý nào?
Có thể hình dung quá trình hoạt động của hệ thống SCADA theo một chuỗi cơ bản:
Thiết bị hiện trường → PLC/RTU → Hệ thống truyền thông → SCADA Server → HMI → Người vận hành
Đầu tiên, cảm biến và các thiết bị hiện trường tạo ra dữ liệu. PLC hoặc RTU tiếp nhận tín hiệu, xử lý theo chương trình và truyền thông tin về máy chủ SCADA. Phần mềm SCADA tiếp nhận dữ liệu, xử lý và hiển thị dưới dạng đồ họa, bảng số liệu, biểu đồ hoặc cảnh báo.
Người vận hành dựa trên những thông tin này để đánh giá tình trạng hệ thống và đưa ra thao tác phù hợp. Khi có lệnh điều khiển, thông tin sẽ được truyền theo chiều ngược lại từ hệ thống trung tâm xuống PLC/RTU và thiết bị chấp hành.
2. Hệ thống SCADA được dùng ở đâu?
Khả năng thu thập dữ liệu và giám sát tập trung giúp hệ thống SCADA phù hợp với nhiều ngành có quy trình vận hành phức tạp hoặc cần theo dõi liên tục.
Ngành điện và năng lượng
SCADA được sử dụng để giám sát trạm điện, thiết bị đóng cắt, máy biến áp và hệ thống phân phối điện. Với những hệ thống có nhiều khu vực cách xa nhau, khả năng giám sát và điều khiển từ xa giúp giảm nhu cầu kiểm tra trực tiếp tại từng vị trí.
Cấp nước và xử lý nước thải
Trong hệ thống cấp nước, SCADA có thể theo dõi trạng thái máy bơm, van, bể chứa, lưu lượng và áp suất. Dữ liệu từ các trạm khác nhau được đưa về trung tâm, giúp người vận hành có thể theo dõi toàn bộ quá trình và nhanh chóng phát hiện các dấu hiệu bất thường.
Dầu khí
Các đường ống, trạm bơm và thiết bị trong ngành dầu khí thường phân bố trên phạm vi rộng. Vì vậy, việc thu thập dữ liệu và giám sát từ xa có ý nghĩa quan trọng. SCADA giúp tập trung dữ liệu vận hành về trung tâm, đồng thời cung cấp cảnh báo khi các thông số vượt ngưỡng được thiết lập.
Thực phẩm và đồ uống
Trong sản xuất thực phẩm, nhiều công đoạn cần kiểm soát các thông số như nhiệt độ, áp suất, lưu lượng hoặc tốc độ máy. SCADA hỗ trợ giám sát những thông số này và lưu trữ dữ liệu để phục vụ việc kiểm tra, đánh giá quy trình.
Hóa chất và dược phẩm
Đây là những lĩnh vực yêu cầu kiểm soát chặt chẽ quá trình vận hành. SCADA có thể được sử dụng để theo dõi các thông số và cảnh báo khi xảy ra sai lệch. Việc lưu trữ dữ liệu cũng hỗ trợ quá trình truy xuất và phân tích hoạt động của hệ thống.
Giao thông và cơ sở hạ tầng
SCADA còn được ứng dụng trong các hệ thống giao thông, tòa nhà và cơ sở hạ tầng. Các thiết bị phân tán có thể được kết nối về trung tâm để theo dõi trạng thái và quản lý hoạt động. Những lĩnh vực như vận chuyển, nước, năng lượng và sản xuất đều được đề cập là các nhóm ứng dụng phổ biến của SCADA.
3. Thành phần chính trong một hệ thống SCADA
Một mô hình SCADA cơ bản không chỉ có phần mềm mà còn bao gồm nhiều thành phần phần cứng và hạ tầng truyền thông. Các bộ phận phối hợp với nhau để đưa dữ liệu từ hiện trường về trung tâm và truyền lệnh điều khiển theo chiều ngược lại.
PLC và RTU
PLC và RTU đóng vai trò trung gian giữa thiết bị hiện trường và trung tâm SCADA. PLC thường được sử dụng trong nhà máy và dây chuyền sản xuất để xử lý tín hiệu và thực hiện logic điều khiển.
RTU thường phù hợp với các hệ thống phân tán hoặc những khu vực ở xa như trạm điện, hệ thống cấp nước hoặc đường ống. Hai thiết bị này có thể tiếp nhận dữ liệu từ cảm biến, xử lý tín hiệu, truyền dữ liệu về SCADA Server và nhận lệnh điều khiển từ trung tâm.
SCADA Server
SCADA Server là trung tâm xử lý của hệ thống SCADA. Đây là nơi phần mềm SCADA được cài đặt và vận hành. Máy chủ có nhiệm vụ quản lý kết nối với PLC/RTU, tiếp nhận dữ liệu, xử lý thông tin và phân phối dữ liệu đến các trạm vận hành.
Ngoài ra, SCADA Server có thể kết hợp với hệ thống lưu trữ dữ liệu lịch sử để ghi nhận các thông số, sự kiện và cảnh báo. Những dữ liệu này có thể được sử dụng để xem lại quá trình vận hành hoặc phân tích hiệu suất.

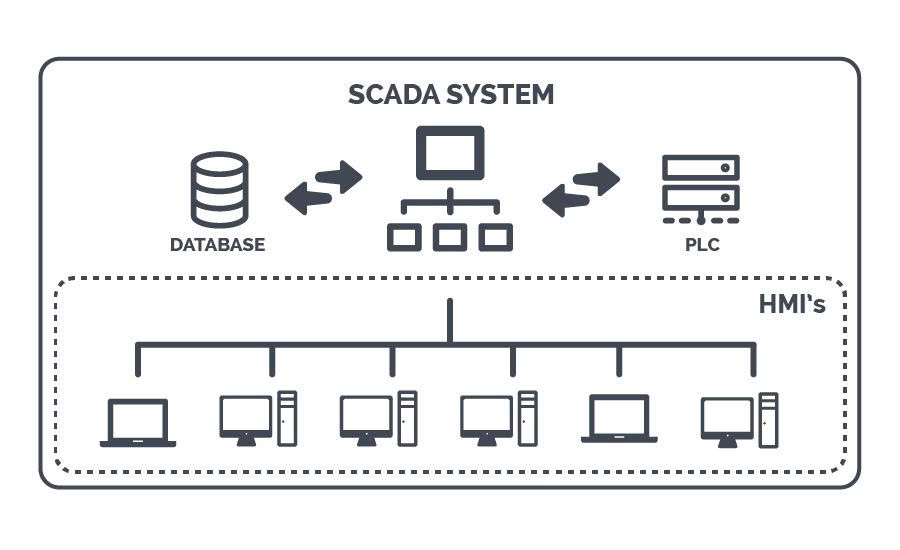

Thành phần chính trong một hệ thống SCADA
HMI
HMI (Human-Machine Interface) là giao diện kết nối giữa người vận hành và hệ thống. Thông qua HMI, người dùng có thể quan sát sơ đồ dây chuyền, xem thông số, nhận cảnh báo và thực hiện các lệnh điều khiển được phân quyền. HMI có thể được triển khai trên màn hình tại hiện trường, máy tính trong phòng điều khiển hoặc các giao diện truy cập từ xa tùy kiến trúc hệ thống.
Hệ thống truyền thông
Hệ thống truyền thông đảm bảo các thiết bị trong mô hình SCADA có thể trao đổi dữ liệu với nhau. Tùy yêu cầu, hệ thống có thể sử dụng Ethernet công nghiệp, mạng LAN/WAN, truyền thông nối tiếp hoặc kết nối không dây. Các thiết bị như switch, router, gateway và bộ chuyển đổi cũng có thể được sử dụng để kết nối những thiết bị có phương thức giao tiếp khác nhau.
4. Lợi ích khi sử dụng phần mềm SCADA
Việc triển khai phần mềm SCADA mang lại nhiều lợi ích cho quá trình vận hành, đặc biệt đối với những hệ thống có nhiều thiết bị hoặc phạm vi hoạt động rộng. Thay vì phải kiểm tra từng thiết bị tại hiện trường, người vận hành có thể theo dõi nhiều khu vực trên một giao diện tập trung. SCADA đồng thời tiếp nhận và hiển thị dữ liệu từ các thiết bị, giúp người vận hành nắm bắt tình trạng máy móc theo thời gian thực, phát hiện những thay đổi bất thường và đưa ra quyết định nhanh chóng.
Bên cạnh khả năng giám sát, hệ thống còn có thể đưa ra cảnh báo khi thông số vượt ngưỡng hoặc thiết bị xuất hiện trạng thái bất thường. Nhờ đó, người vận hành có thể xác định vấn đề sớm và rút ngắn thời gian phản ứng khi xảy ra sự cố. Dữ liệu được thu thập trong quá trình vận hành cũng có thể sử dụng để đánh giá hiệu suất dây chuyền, phân tích lịch sử hoạt động và nhận diện những điểm chưa tối ưu để điều chỉnh quy trình phù hợp.
Việc giám sát liên tục các thông số sản xuất còn giúp doanh nghiệp phát hiện sớm những sai lệch có thể ảnh hưởng đến chất lượng sản phẩm. Đồng thời, với các hệ thống có thiết bị phân bố ở nhiều vị trí, SCADA cho phép theo dõi từ trung tâm, giảm nhu cầu kiểm tra thủ công và hỗ trợ phát hiện vấn đề trước khi phát sinh sự cố nghiêm trọng. Qua đó, doanh nghiệp có thể chủ động hơn trong công tác bảo trì, tiết kiệm thời gian và tối ưu chi phí vận hành.
Kết luận
Phần mềm SCADA là một thành phần quan trọng trong tự động hóa, giúp doanh nghiệp tập trung dữ liệu, giám sát thiết bị, phát hiện cảnh báo và hỗ trợ điều khiển từ xa.
Một hệ thống SCADA hoàn chỉnh thường bao gồm thiết bị hiện trường, PLC/RTU, SCADA Server, HMI, hệ thống truyền thông và lưu trữ dữ liệu. Các thành phần này phối hợp để tạo thành một quy trình từ thu thập dữ liệu, truyền thông, xử lý đến hiển thị và điều khiển.
Nhờ khả năng giám sát tập trung và xử lý dữ liệu, SCADA đang được ứng dụng trong nhiều lĩnh vực như sản xuất, điện, năng lượng, cấp nước, dầu khí, thực phẩm, hóa chất, giao thông và cơ sở hạ tầng.
Khi xây dựng mô hình SCADA, doanh nghiệp cần lựa chọn kiến trúc, thiết bị điều khiển, giao thức truyền thông và phần mềm phù hợp với quy mô cũng như yêu cầu vận hành. Một hệ thống được thiết kế đúng ngay từ đầu sẽ tạo nền tảng tốt cho việc giám sát, quản lý dữ liệu và mở rộng tự động hóa trong tương lai.
