Servo Drive là gì? Đây là câu hỏi quen thuộc của kỹ sư và kỹ thuật viên khi tìm hiểu về điều khiển chuyển động trong công nghiệp.
Servo Drive (bộ điều khiển servo) là thiết bị điện tử dùng để điều khiển động cơ servo theo yêu cầu về vị trí, tốc độ và mô-men xoắn. Thiết bị thường kết hợp với servo motor, encoder và PLC để tạo thành hệ thống chuyển động có độ chính xác cao.
Bài viết này giúp bạn hiểu rõ Servo Drive là gì, cấu tạo, nguyên lý hoạt động, điểm khác biệt so với biến tần và cách chọn thiết bị phù hợp.

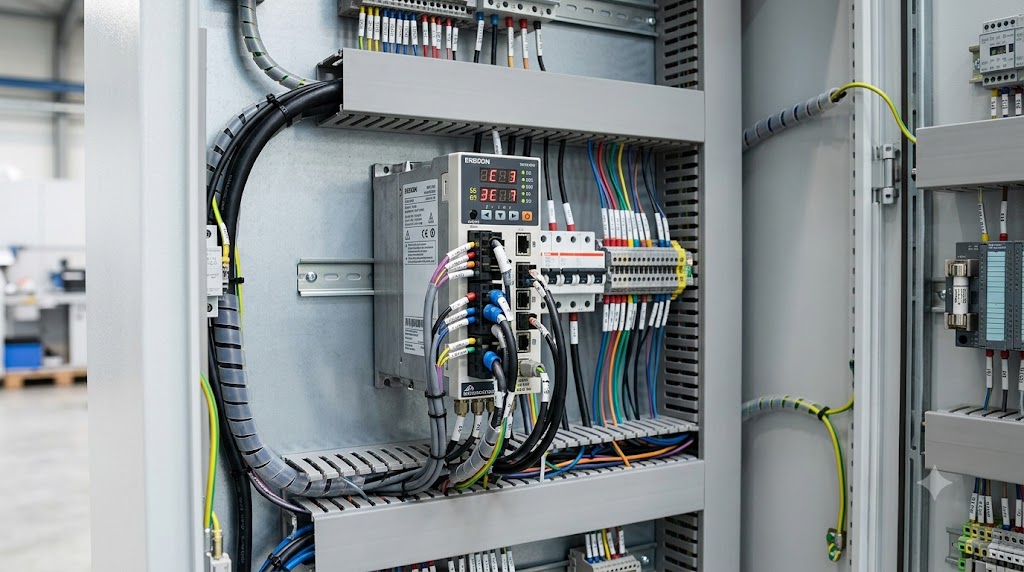

Servo Drive điều khiển động cơ servo trong hệ thống tự động hóa
Servo Drive là gì?
Servo Drive nhận lệnh từ PLC hoặc bộ điều khiển chuyển động, sau đó điều chỉnh dòng điện cấp cho động cơ servo để đạt giá trị đặt.
Điểm khác biệt quan trọng là thiết bị hoạt động theo nguyên tắc vòng kín (closed-loop). Driver liên tục so sánh trạng thái thực tế của động cơ với giá trị mục tiêu, rồi hiệu chỉnh để giảm sai lệch.
Nhờ cơ chế này, hệ thống servo có thể định vị chính xác, đáp ứng nhanh và giữ tốc độ ổn định khi tải thay đổi.
Cấu tạo của hệ thống servo
Một hệ thống servo cơ bản gồm 4 thành phần chính:
- Servo Drive: Nhận lệnh, xử lý tín hiệu và cấp dòng điện điều khiển cho động cơ.
- Servo Motor: Chuyển điện năng thành chuyển động cơ học.
- Encoder (hoặc bộ phản hồi): Gửi thông tin vị trí và tốc độ thực tế về driver.
- PLC hoặc bộ điều khiển chuyển động: Phát lệnh và phối hợp hoạt động giữa các trục.
Cấu tạo bên trong Servo Drive
Bên trong một Servo Drive thường có các khối sau:
- Khối nguồn và chỉnh lưu: Chuyển điện xoay chiều đầu vào thành điện một chiều.
- Mạch công suất (inverter): Tạo ra dòng điện ba pha có điều chế để cấp cho động cơ.
- Bộ điều khiển trung tâm: Xử lý thuật toán điều khiển và các vòng hiệu chỉnh.
- Mạch giao tiếp: Nhận lệnh từ PLC và đọc tín hiệu encoder.
- Mạch bảo vệ: Giám sát quá dòng, quá áp, thấp áp và quá nhiệt.
Nguyên lý hoạt động của Servo Drive
Servo Drive hoạt động theo chu trình khép kín gồm 4 bước:
Bước 1: Nhận lệnh điều khiển
PLC hoặc bộ điều khiển chuyển động gửi giá trị đặt về vị trí, tốc độ hoặc mô-men xoắn.
Bước 2: So sánh với tín hiệu phản hồi
Driver đọc tín hiệu từ encoder và tính sai lệch giữa giá trị đặt với trạng thái thực tế.
Bước 3: Điều chỉnh dòng điện cấp cho động cơ
Dựa trên sai lệch, driver điều chỉnh dòng điện để động cơ tăng, giảm hoặc giữ chuyển động.
Bước 4: Cập nhật liên tục
Chu trình lặp lại rất nhanh trong suốt quá trình vận hành để duy trì chuyển động đúng yêu cầu.
Ba vòng điều khiển trong Servo Drive
Hầu hết Servo Drive sử dụng cấu trúc ba vòng lồng nhau:
- Vòng dòng điện (mô-men): Nằm trong cùng, phản ứng nhanh nhất.
- Vòng tốc độ: Giữ tốc độ quay theo giá trị đặt.
- Vòng vị trí: Nằm ngoài cùng, điều khiển vị trí cuối của trục.
Tùy chế độ vận hành, driver có thể dùng một hoặc nhiều vòng cùng lúc.
Các chế độ điều khiển của Servo Drive
- Chế độ vị trí: Dùng khi cần định vị chính xác, như trục máy CNC, bàn máy, cơ cấu gắp đặt.
- Chế độ tốc độ: Dùng khi cần giữ tốc độ ổn định, như băng tải, trục kéo màng.
- Chế độ mô-men xoắn: Dùng khi cần duy trì lực kéo hoặc lực ép, như cuộn dây, siết vít.
Giao diện điều khiển và giao thức truyền thông
Servo Drive nhận lệnh qua nhiều phương thức khác nhau, tùy dòng sản phẩm:
- Xung và hướng (Pulse/Direction): Phổ biến, đơn giản, dễ kết nối với PLC có ngõ ra xung.
- Tín hiệu analog: Dùng điện áp để đặt tốc độ hoặc mô-men.
- Truyền thông công nghiệp: Như EtherCAT, CANopen, Modbus, Profinet, phù hợp hệ thống nhiều trục cần đồng bộ.
Trước khi mua, cần kiểm tra driver có hỗ trợ đúng giao thức mà PLC hoặc bộ điều khiển đang dùng.
Đặc điểm nổi bật của Servo Drive
- Độ chính xác cao: Điều khiển vòng kín giúp giảm sai lệch vị trí và tốc độ.
- Đáp ứng nhanh: Tăng, giảm tốc và đảo chiều nhanh, phù hợp chu trình ngắn.
- Giữ mô-men tốt ở nhiều dải tốc độ: Duy trì lực kéo ổn định khi tải thay đổi.
- Tích hợp bảo vệ: Cảnh báo và ngắt khi quá dòng, quá áp, quá nhiệt.
- Dễ tích hợp: Kết nối với PLC và bộ điều khiển qua nhiều giao diện.
Hiệu quả thực tế còn phụ thuộc vào chất lượng động cơ, encoder, cách đấu nối và cài đặt thông số.
So sánh Servo Drive, biến tần và driver step motor
Nhiều người thường nhầm lẫn giữa ba thiết bị này. Bảng dưới đây giúp phân biệt nhanh:
| Tiêu chí | Servo Drive | Biến tần (Inverter) | Driver step motor |
|---|---|---|---|
| Động cơ điều khiển | Servo motor | Động cơ không đồng bộ phổ biến | Step motor |
| Kiểu điều khiển | Vòng kín (có encoder) | Chủ yếu điều khiển tốc độ | Thường vòng hở |
| Độ chính xác vị trí | Cao | Thấp, không chuyên định vị | Trung bình |
| Đáp ứng động | Rất nhanh | Chậm hơn | Tốt ở tốc độ thấp |
| Chi phí | Cao hơn | Trung bình | Thấp |
| Ứng dụng điển hình | CNC, robot, đóng gói | Quạt, bơm, băng tải | Máy in 3D, thiết bị nhỏ |
Cách chọn nhanh: cần định vị chính xác và đáp ứng nhanh thì chọn Servo Drive. Chỉ cần thay đổi tốc độ quạt, bơm thì dùng biến tần. Ứng dụng nhỏ, ngân sách hạn chế thì cân nhắc step motor.
Ứng dụng của Servo Drive trong công nghiệp
Máy CNC và máy gia công
Servo Drive điều khiển các trục theo chương trình gia công, giúp định vị chính xác và chuyển động mượt.

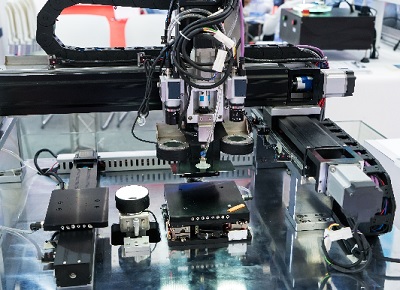

Ứng dụng của Servo Drive trong công nghiệp
Máy đóng gói và dây chuyền sản xuất
Thiết bị điều khiển cơ cấu cấp liệu, kéo màng, cắt và định vị. Chuyển động đồng bộ giúp sản phẩm đóng gói đều và nhất quán.
Máy in và gia công vật liệu
Servo Drive giúp điều khiển tốc độ và vị trí các trục cuộn, trục dao, đồng bộ giữa các bộ phận.
Robot và hệ thống nhiều trục
Trong máy lắp ráp tự động, robot gắp đặt hay máy cắt, nhiều Servo Drive phối hợp qua bộ điều khiển chuyển động để thực hiện chu trình phức tạp.

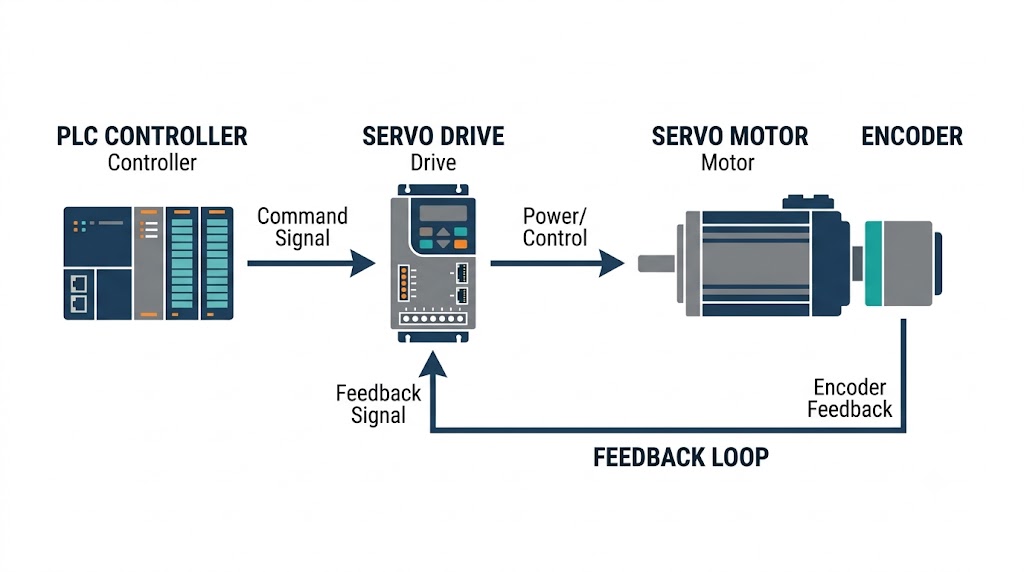

Sơ đồ khối hệ thống servo (PLC, Servo Drive, Servo Motor, Encoder)
Cách chọn Servo Drive phù hợp
- Công suất và dòng điện: Chọn driver tương thích với công suất, dòng định mức và tải của servo motor.
- Điện áp nguồn: Kiểm tra điện áp cấp cho driver (một pha hoặc ba pha) tại vị trí lắp đặt.
- Chế độ điều khiển: Xác định cần điều khiển vị trí, tốc độ, mô-men hay kết hợp.
- Loại encoder: Kiểm tra encoder của động cơ có tương thích với driver không.
- Giao diện và giao thức: Đối chiếu phương thức nhận lệnh từ PLC hoặc bộ điều khiển chuyển động.
- Điều kiện lắp đặt: Xem xét nhiệt độ, không gian tủ điện, tản nhiệt và yêu cầu bảo vệ.
Nên chọn driver và motor cùng hãng hoặc cùng dòng được nhà sản xuất khuyến nghị để thuận tiện cài đặt và bảo hành.
Lưu ý khi lắp đặt và vận hành
- Nối đất đúng chuẩn để hạn chế nhiễu và bảo đảm an toàn.
- Tách cáp động lực và cáp encoder để tránh nhiễu làm sai tín hiệu phản hồi.
- Hiệu chỉnh thông số (tuning) theo tải thực tế để chuyển động mượt và ổn định.
- Kiểm tra điện trở xả nếu ứng dụng có tải quán tính lớn hoặc giảm tốc thường xuyên.
Câu hỏi thường gặp (FAQ)
1. Servo Drive là gì và dùng để làm gì?
Servo Drive là bộ điều khiển động cơ servo, dùng để điều khiển chính xác vị trí, tốc độ và mô-men xoắn trong máy móc tự động hóa.
2. Servo Drive khác biến tần như thế nào?
Servo Drive điều khiển vòng kín nhờ encoder, chuyên cho định vị chính xác và đáp ứng nhanh. Biến tần chủ yếu điều chỉnh tốc độ động cơ, không chuyên định vị.
3. Có thể dùng Servo Drive cho mọi loại servo motor không?
Không. Cần chọn driver tương thích về công suất, điện áp, loại encoder và giao diện điều khiển của động cơ.
4. Servo Drive có cần encoder không?
Trong hệ thống vòng kín thông thường, cần có encoder hoặc thiết bị phản hồi tương đương để driver biết vị trí và tốc độ thực tế.
5. Servo Drive hỗ trợ những giao thức truyền thông nào?
Tùy từng model, thiết bị có thể hỗ trợ xung/hướng, analog hoặc các giao thức như EtherCAT, CANopen, Modbus, Profinet. Cần kiểm tra tài liệu kỹ thuật của từng sản phẩm.
