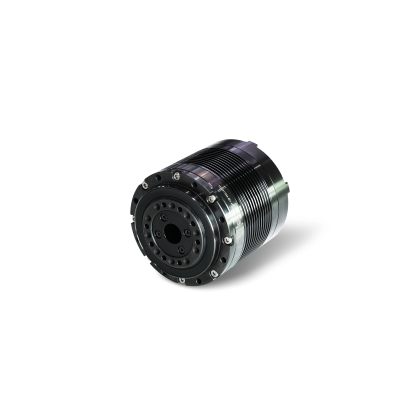

Module khớp quay (Rotary Joint Module) 110W, 34 N.m, 31 rpm Kinco iFMH70H
iFMH70H là mô-đun khớp quay tích hợp (Joint Module) thế hệ mới, được thiết kế để lấp đầy khoảng trống hiệu suất khi các kỹ sư cần một cơ cấu truyền động vừa giữ được sự tinh gọn tối đa, vừa sở hữu lực kéo vượt trội. Trong bối cảnh các dòng robot cộng tác (cobot) tải trọng trung bình, robot dịch vụ cao cấp và hệ thống exoskeleton (bộ khung xương ngoài) phát triển như vũ bão, iFMH70H chính là câu trả lời hoàn hảo cho bài toán cân bằng giữa kích thước vật lý và cấu hình sức mạnh.
Về mặt thiết kế cơ khí, Kinco iFMH70H tuân thủ triết lý tích hợp sâu “All-in-One” đặc trưng của dòng iFMH. Khớp nối này quy tụ đầy đủ các thành phần cốt lõi bao gồm: động cơ không khung (Frameless Motor), hộp số giảm tốc độ chính xác cao (thường là hộp số hành tinh hoặc hộp số hài tùy biến), bộ mã hóa vị trí (Encoder) và mạch điều khiển servo (Driver) tích hợp.
Đúng như tên gọi, mô-đun sở hữu đường kính danh định Φ70 mm – một kích thước lý tưởng để lắp đặt vào các khớp vai, khớp khuỷu của cánh tay robot hoặc các trục chuyển động trung tâm. Dù được gia cố cấu trúc để chịu tải nặng hơn, trọng lượng của dòng mô-đun Φ70 mm này vẫn được tối ưu ở mức cực nhẹ (thường chỉ dao động quanh khoảng vài trăm gram đến dưới 1 kg), giúp giảm thiểu tối đa momen quán tính cho toàn hệ thống robot khi vận hành ở tốc độ cao.
Sức mạnh đột phá của iFMH70H có thể xác định được các biểu tượng kỹ thuật số. Vận hành phổ biến ở phạm vi điện áp nguồn 48 VDC – tiêu chuẩn an toàn hàng đầu cho robot di động và cobot – mô-đun này mang lại mô-men xoắn định mức và mô-men xoắn đỉnh (Mô-men xoắn cực đại) lớn hơn đáng kể đối với người dùng iFMH55H. Sự nâng cấp về cốt lõi động cơ không khung lớn hơn cho phép iFMH70H dễ dàng chịu tải các chu kỳ tăng/giảm tốc độ liên tục, duy trì khả năng giữ vị trí chắc chắn dưới áp lực tải cao.
Tốc độ đầu ra của mô-đun cũng được điều chỉnh tối ưu, robot bảo vệ cánh tay có thể thực hiện các thao tác gắp miễn phí, hàn, gắn nhanh hoặc nâng cấp một cách mịn, mượt mà và không hề có hiện tượng Mộc hay rung rung.
Độ chính xác và tính thông minh của Kinco iFMH70H được bảo chứng bởi bộ mã hóa tuyệt đối (Absolute Encoder) độ phân giải cao 19 bit tích hợp sẵn. Nhờ công nghệ này, robot trang bị iFMH70H có khả năng xác định vị trí tức thì ngay sau khi khởi động mà không cần chạy quy trình “homing” để dò tìm điểm gốc, giúp tiết kiệm thời gian và đảm bảo an toàn tuyệt đối trong các môi trường làm việc chung với con người.
Mạch driver tích hợp bên trong hỗ trợ các chuẩn truyền thông công nghiệp tốc độ cao và phổ biến như CANopen hoặc EtherCAT, cho phép kết nối nối tiếp nhiều khớp nối chỉ với một đường cáp duy nhất, đơn giản hóa tối đa cấu trúc dây dẫn bên trong robot và hạn chế nguy cơ đứt gãy cáp khi robot xoay liên tục.
iFMH70H là một bước tiến dài trong công việc định hình các giải pháp truyền động thông minh gọn nhẹ. Bằng công việc cung cấp mật độ công nghiệp (Mật độ năng lượng) cực cao trong một lớp vỏ Φ70 mm tinh tinh, sản phẩm không chỉ giúp các nhà sản xuất rút ngắn thời gian nghiên cứu và phát triển phần cứng (R&D) robot, mà còn mở ra cơ hội thương mại hóa các dòng robot có hiệu suất làm việc bền bỉ, chính xác và có tính năng thẩm định mỹ cao.
Tính năng nổi bật Module khớp quay (Rotary Joint Module) iFMH70H
- Mật độ mô-men xoắn cao
Thiết kế điện từ động cơ được tối ưu hóa, bộ truyền động hài hòa nhẹ và các thành phần cấu trúc, cùng với kích thước nhỏ gọn của bộ truyền động giúp tối đa hóa mật độ mô-men xoắn của mô-đun khớp nối.
- Tốc độ quay cao
Dòng mô-đun khớp nối quay hỗ trợ tốc độ lên đến 48 vòng/phút.
- Thiết kế dạng mô-đun và tích hợp cao
Ít bộ phận hơn, trọng lượng tổng thể thấp hơn và độ tin cậy được cải thiện.
- Quản lý nhiệt chính xác
Sản phẩm được trang bị cảm biến nhiệt độ độ trễ thấp, độ chính xác cao để giám sát nhiệt độ động cơ theo thời gian thực và bảo vệ quá nhiệt cho mô-đun khớp nối.
- Đường kính ngoài có sẵn
55 mm, 60 mm, 70 mm và 80 mm. (Để biết thêm thông số kỹ thuật và mẫu mã, vui lòng liên hệ với Kinco)
